伸縮式煤粉取樣器
一、伸縮式煤粉取樣器概述：
伸縮式煤粉取樣器適用于正壓直吹式制粉系統，主要用途是從磨煤機與燃燒器之間的煤粉管道中對煤粉進行采樣，本產品技術性能符合相關標準，結構設計合理，攜帶、使用方便，取樣快捷，取樣勞動強度小，一人即可操作，一套伸縮式煤粉取樣器可配套若干套取樣密封座使用。徹底解決了直吹式制粉系統的煤粉取樣問題，使具有直吹式制粉系統的電廠，能夠對煤粉細度進行監測，從而提高鍋爐運行的經濟性。
二、伸縮式煤粉取樣器應用范圍：
1、發電廠的煤粉的常規采樣，為了檢查分配到每個燃燒器的燃煤數量。
2、啟用新的磨煤機時，用煤粉采樣器進行測試，以實現對新的磨煤機進行合理調整。
3、調整燃煤在各燃燒器煤粉管道間的分配。
4、測定煤粉的顆粒度。
5、新煤種的燃燒試驗，使用伸縮式煤粉采樣器可評估磨煤機對某個煤種的研磨性能。
二、伸縮式煤粉取樣器技術參數：
◆適用范圍：正壓直吹式制粉系統煤粉取樣
◆管道內氣流速度：15—30m／s
◆取樣槍規格：400×φ27mm
◆取樣孔徑：φ8mm
◆取樣時間：2—3min／每次
◆管道直徑：210—1400mm
◆介質：煤粉
◆重量：8.5公斤
旋風分離器的分離效率：99％
裝置構成及使用：

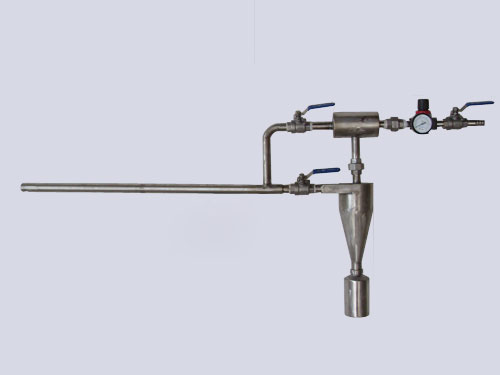

伸縮式煤粉取樣器主要由取樣槍管、快速連接活接頭、初級分離器、取樣瓶等構成。
1、一套伸縮式煤粉取樣器可配套若干套取樣密封座，使用時需在每根煤粉管道上安裝一套取樣密封座。
2、取樣密封座安裝時，只要在一次風管上開一圓形小孔，將取樣密封座焊接在煤粉管道上即可。
3、取樣時先檢查取樣槍各部件是否連接完好，確認取樣瓶等連接無誤后，方可開始取樣。
4、打開煤粉管道取樣測點密封座，將取樣槍口迎氣流方向插入管道中，在同一直線上逐點采樣。如圖所示：
5、取樣結束后，收回取樣槍，關閉取樣密封座閥門 。
|
